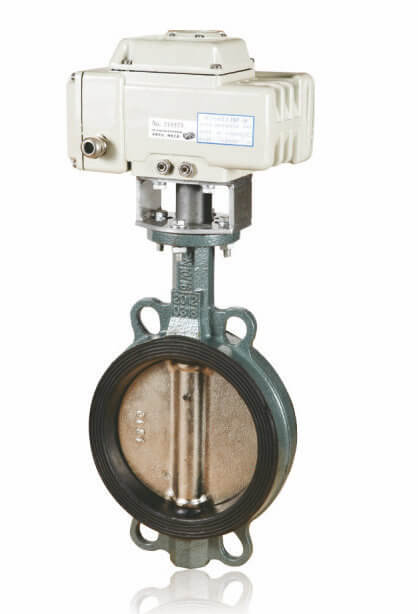

D971X-16 电动蝶阀
特点
电动蝶阀适用于温度≤120℃，公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等的给排水、气体管道上作调节流量和截流介质的作用。
用途
1、设计新颖、合理、结构独特，重最轻，启闭迅速。
2、操作力矩小，造作方便，省力灵巧。
3、可以任何位里安装、维修方便.
4、密封件可以更换，密封性能可靠达到双向密封零泄露。
5、密封材料耐老化、耐腐蚀，使用寿命长等特点。
采用标准
设计标准:GB/T12238-1889
法兰连接尺寸:GB/T9113.1-2000; GB/T9115，1-2000;JB78
结构长度:GB/T12221-1889
压力试验:GB/T13927-1999
主要技术参数
| 公称通径 | DN(mm） | 20-2000 | |
| 公称压力 | PN(MPa） | 0.6 | 1.0 |
| 试验压力PS（MPa) | 强度试验 | 0.9 | 1.5 |
| 密封试验 | 0.66 | 1.1 | |
| 气密封试验 | 0.6 | 0.6 | |
| 适用介质 | 空气、水、污水、蒸汽、煤气、油品等 | ||
| 驱动形式 | 手动、蜗杆涡轮传动、气传动、电传动 | ||
主要零件材料
| 零件名称 | 材料 |
| 阀体 | 各种橡胶 聚四氟 |
| 碟板 | 灰铸铁 球墨铸钢 铸钢 |
| 密封圈 | 球墨铸钢 铸钢 合金钢 不锈钢 不锈钢及特殊材料 |
| 阀杆 | 2Cr13不锈钢 |
| 填料 | O型圈 柔性石墨 |
碟阀密封材料选用和适用温度
| 材料品种 | 氯丁橡胶 | 丁腈橡胶 | 乙丙橡胶 | 聚四氟乙烯 | 硅橡胶 | 氟橡胶 |
| 代号 | X或orj | XA或orJA | XB或orJB | XC、JC或orF | XD或orJD | XE或orJE |
| 耐最高温度 | 82℃ | 93℃ | 150℃ | 232℃ | 250℃ | 204℃ |
| 耐最低温度 | -40℃ | -40℃ | -40℃ | -268℃ | 70℃ | -23℃ |
| 适用工作温度 | ≤65℃℃ | ≤80℃ | ≤120℃ | ≤200℃ | ≤200℃ | 180℃ |
