800X-16 旁通压差平衡阀
概述
BG800X-10/16旁通压差阀是一种不需要执行机构、能依靠介质的自身压力精确恒定阀门双端压力差的阀门。该阀门广泛用于中央空调、燃油、燃气等等的供、回循环系统，可提高能源利用效率，保护系统设施。
注：阀体材质球墨，配耐震油压，压力表
外形尺寸性能参数
| 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 阀长度L | 235 | 235 | 250 | 285 | 365 | 370 | 455 | 580 | 650 | 800 |
| 阀高度H | 415 | 415 | 435 | 475 | 505 | 515 | 575 | 690 | 745 | 775 |
| 阀宽度K | 235 | 235 | 235 | 265 | 290 | 300 | 340 | 460 | 500 | 580 |
| 使用温度 | ≤80℃ | |||||||||
| 使用介质 | 水、气体、低腐蚀流体 | |||||||||
| 性能测试 | 密封PN=1.1MPA/1.76MPA | 强度PN=1.5MPA/2.4MPA | ||||||||
| 工作压力 | 0.1-1.6MPA | |||||||||
| 连接标准 | GB4216-1992 | |||||||||
主部件材料
| 阀体 | 球墨 |
| 薄膜 | 腈纶连线衬定腈论 |
| 阀杆 | 不锈钢2CR13 |
| 胶垫 | 丁腈纶 |
| 弹簧 | 不锈钢2CR13 |
| 导阀 | 黄铜 |

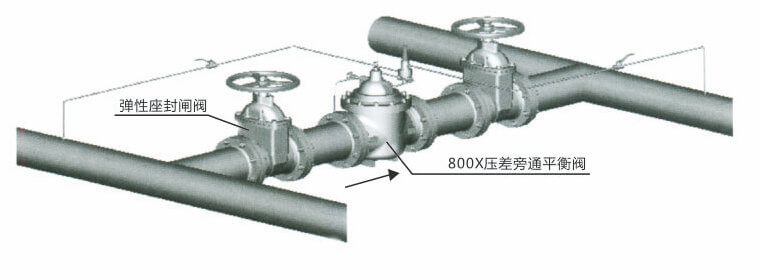

典型安装示意图
